Сокращение времени обработки и сглаживание траекторий

CIMCO Filter значительно уменьшает время обработки за счет конвертации множества линейных перемещений в круговые, благодаря чему создаются более гладкие траектории. Размер файла может быть уменьшен более чем на 50% без каких-либо потерь в качестве обработки поверхности.

Большинство программ для фильтрации будут идти по имеющейся траектории, что может служить причиной появления дефектов в зигзагообразных траекториях, так как в процессе фильтрации инструмент приближается к нижнему пределу допуска в одном направлении, и к верхнему – в другом. В результате появляются "гребешки" и ухудшается качество обработки поверхности.

CIMCO Filter устраняет эту проблему, определяя участки зигзагообразных траекторий и делая фильтрацию только в одном направлении для всех проходов инструмента. В результате поверхность получается более гладкая.

Преимущества

  • Уменьшение времени обработки

  • Улучшение качества чистовой обработки

  • Уменьшение износа инструмента

  • Уменьшение размера управляющей программы

Эффективность

CIMCO Filter повышает эффективность старых систем ЧПУ и улучшает использование 3D дуг и опций NURBS на новых системах.

Замена прямолинейных движений

CIMCO Filter заменяет прямолинейные движения (G1 в ISO коде) в файле, полученном из CAM-системы, на криволинейные (G2/G3 в ISO коде).

Точность

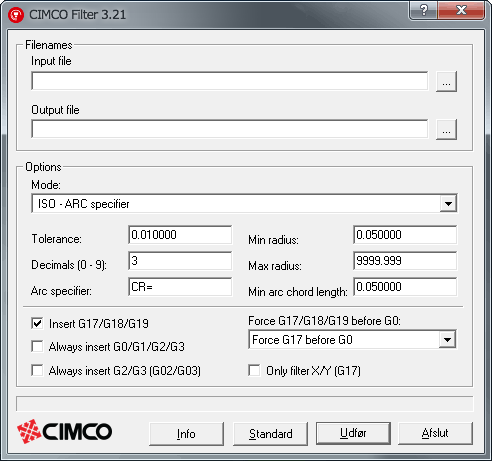

Существует возможность установить допуски, тип дуги, мин. и макс. радиус для согласованной работы с системой ЧПУ станка и получения требуемой точности.

ISO, Heidenhain и CL-data форматы

CIMCO Filter читает УП в форматах ISO, Heidenhain и CL-data из ведущих CAD/CAM систем. Линии преобразуются в линии и дуги в плоскостях XY, XZ и YZ (G17, G18 или G19 в коде ISO).

Стратегии обработки

Применяемая стратегия обработки будет влиять на возможную редукцию. Если ни одно из движений не ограничено на основных плоскостях (G17, G18 и G19), то редукции не будет. Примером такой программы являются параллельные траектории под углом 30° к оси Х.

Отдельное приложение или в комплекте

CIMCO Filter используется как отдельное приложение, но также может быть приобретено как часть ПО Powercut, что в итоге даст вам быструю и точную симуляцию и верификацию управляющих программ.
